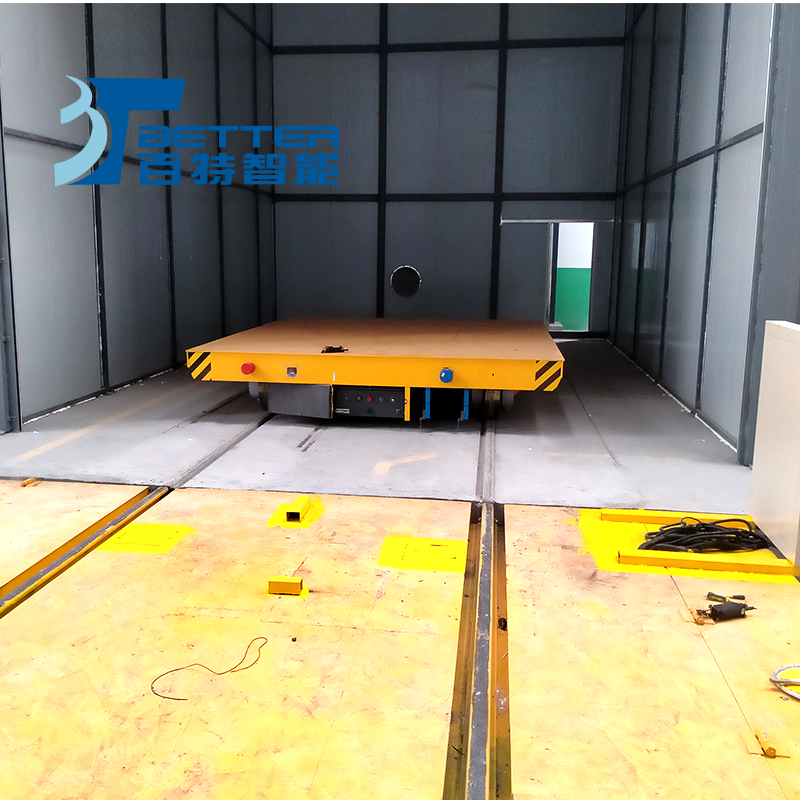

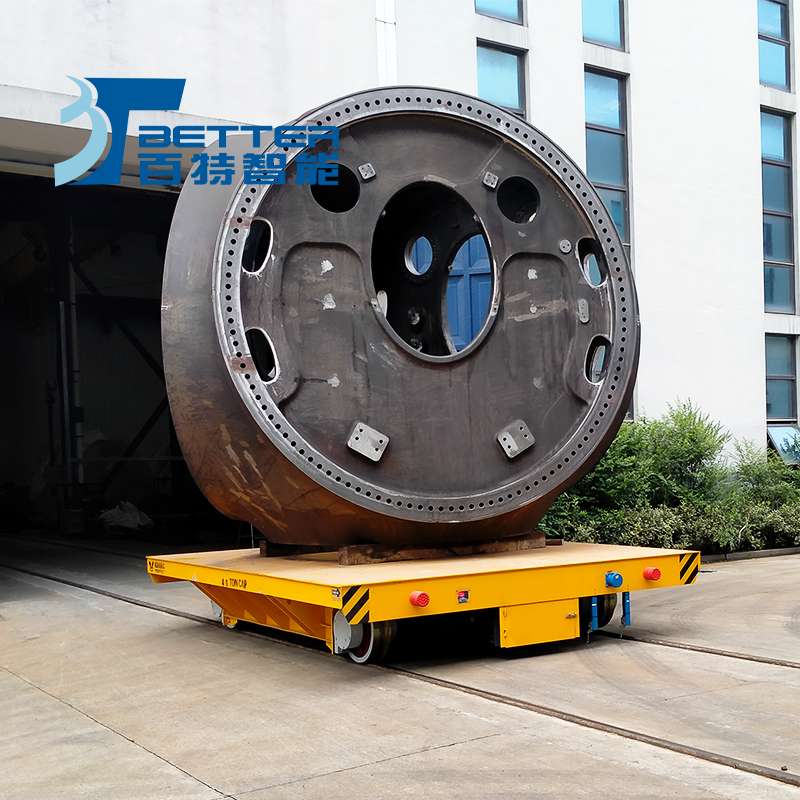

25t滑觸線供電型
產品介紹：
BHX：采用滑觸線將380V交流電源引入平車作為該平車的電力來源，其運行頻率和使用時間不受束縛，適用于較長距離運輸?shù)膱龊稀；|線安裝平車底部或兩側，會對其他車輛的過往造成影響，但因其臺面較低，卻是流水線生產的 輸送設備。
應用范圍：制鋼工廠、冷軋車間、模具車間、煉鋼車間，水泥廠、卷材車間、五金加工車間醫療器械等
物料：鋼包、鋼結構、模具、鋼卷、鋁卷、機械配套
性能特點
-
多環境應用
主要使用于惡劣環境等、高溫環境、防爆環境等場合
-
運行距離受限
運行距離不長（小于等于50米）
-
長時間頻繁使用
使用較為頻繁、使用時間較長環境中，尤其惡劣環境、高溫環境
-
成本低
由于結構較為簡單，對軌道鋪設要求不高、成本較低、是車間流水生產線
-
優點
具有結構緊湊、外形美觀、操作簡單、噪音低、承載能力強、易維護等特點
工作原理

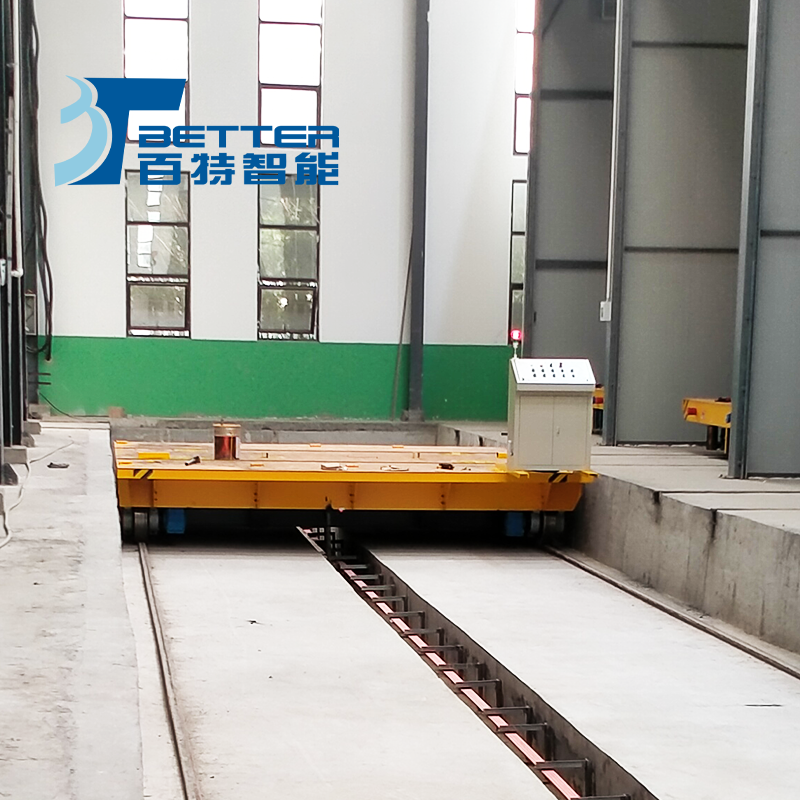

BHX系列是滑觸線供電軌道平車， 是將交流380V的安全滑觸線直接引入平車交流控制系統， 來控制平車的啟動，停止，前進，后退等。通過平車的移動帶動安全滑觸線的滑塊來實現給平車供電，安全滑觸線受安裝位置的束縛，可以安裝在軌道中間或道軌外側地溝內。為了安全和方便可以在地溝上增加蓋板，通過自動翻板裝置，來實現地溝內的電源引入軌道平車上，操作系統為低壓36V電源控制。
工程案例更多案例
技術參數
|
BHX系列電動平車是安全滑觸線供電式電動平車。其是在軌道側面開設地溝，地溝內安 裝安全滑觸線，地溝上鋪設有單面用鉸鏈固定于地上的蓋板。電動平車運行時通過安裝在平車上的地溝 翻板裝置，將蓋板掀起，翻板裝置內有同安全滑觸線集電器聯接的電纜。電動平車通過后蓋板自動放回 地面。能保證無軌車輛順利通過。地溝翻板滑觸線型電動平車不受運行距離的束縛。 |
||||||||||
|
|
||||||||||
|
|
||||||||||
|
|
||||||||||
|
BHX安全滑觸線供電 電動平車主要技術參數 |
||||||||||
|
型號 |
BHX |
BHX-6 |
BHX-10 |
BHX-16 |
BHX-25 |
BHX-40 |
BHX-63 |
BHX-100 |
BHX-160 |
BHX200 |
|
額定載重量 |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
200 |
|
|
臺面尺寸 |
長 L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
8200 |
|
|
寬 B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
2800 |
|
|
高 H |
550 |
550 |
600 |
650 |
700 |
850 |
900 |
1100 |
1250 |
|
運行速度（m/min） |
|
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
20 |
|
輪 距A（mm） |
2000 |
2200 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
4500 |
|
|
軌內側距C（mm） |
1435 |
1435 |
1435 |
1435 |
1635 |
1735 |
1835 |
2000 |
2000 |
|
|
車輪直徑 (mm) |
300 |
300 |
400 |
400 |
500 |
600 |
700 |
700 |
700 |
|
|
底部間隙 （mm） |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
70 |
70 |
|
|
電機型號/功率（KW） |
YZ132M1-6 |
YZ132M2-6 |
YZ160M1-6 |
YZ160M2-6 |
YZ160M2-6 |
YZ160L-6 |
||||
|
|
2.2 |
3.7 |
5.5 |
7.5 |
2X7.5 |
2X11 |
||||
|
電纜方式 |
安全滑觸線 |
380V |
||||||||
|
推薦鋼軌型號 |
P24 |
P24 |
P38 |
P43 |
QU80 |
QU100 |
||||
|
車輪數量 |
4 |
4 |
4 |
4 |
8 |
8 |
||||
|
最大輪壓 |
1.91 |
3.21 |
4.87 |
7.5 |
11.5 |
16.9 |
27.6 |
22.8 |
28.5 |
|
|
參考重量 |
3.4 |
3.72 |
4.2 |
6 |
7.5 |
11.4 |
15.2 |
25.5 |
31.5 |
|
|
說明： |
||||||||||
|
1）其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。 |
||||||||||
|
2）無線遙控裝置可選 |
||||||||||
|
3）可選變頻器調速電控 |
||||||||||
|
4) 路軌車來回走設定系統 |
||||||||||
|
5）路軌車遇人2米自動停車、報警 |
||||||||||
